MEAN WELL APC-35-700 35w恒流LED驱动

2025-11-07

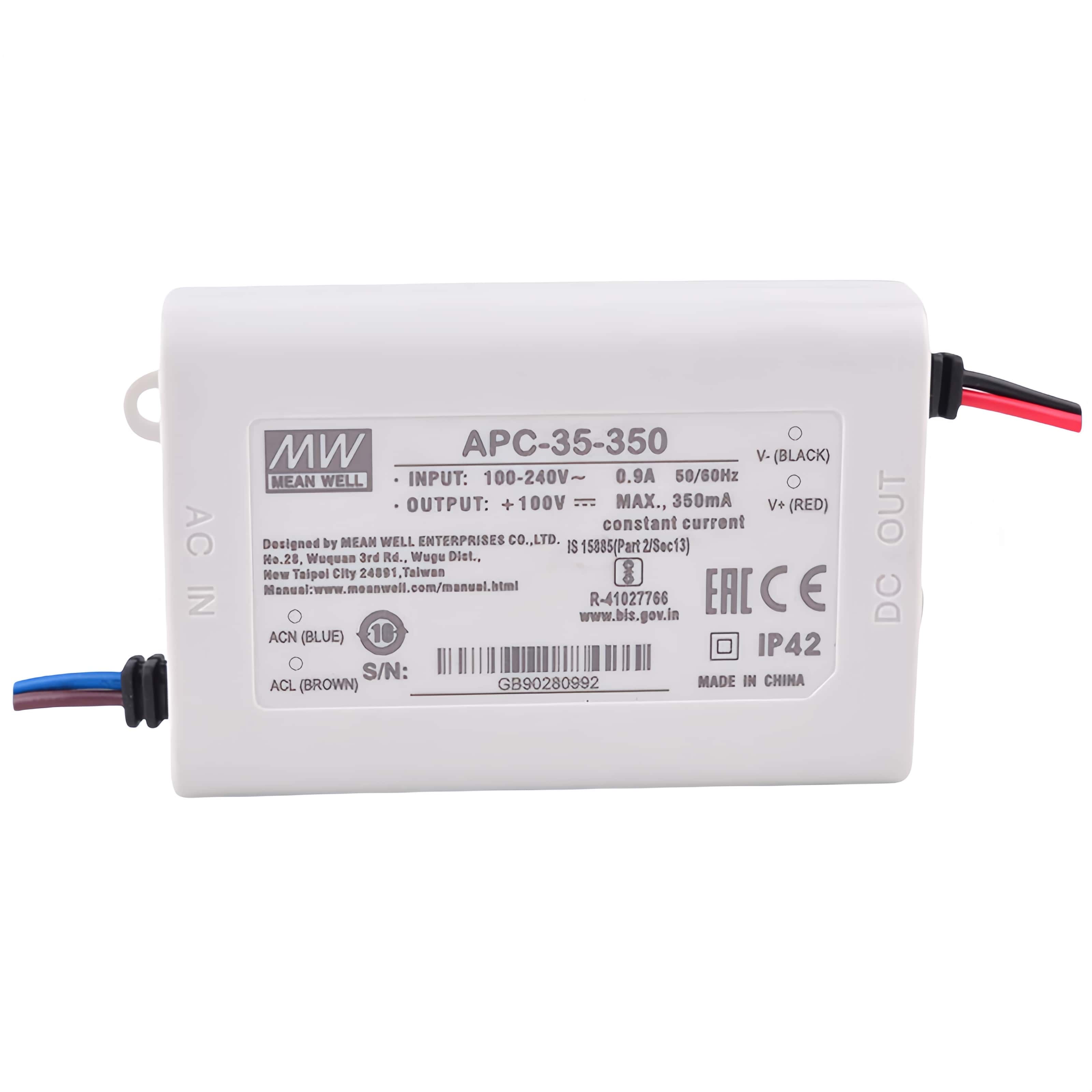

MEAN WELL 的APC-35 系列 35W 单组输出开关电源，采用恒流设计与国际通用全范围交流输入（90~264VAC、127~370VDC），能承受 300VAC 浪涌输入达 5 秒，具备短路 / 过电压保护（过电压保护为关闭输出电压、重启恢复），拥有全防护型塑胶外壳，符合IP42 设计，采用自然风冷，经 100% 满载老化测试，低成本且高信赖度，提供 2 年保固（仅 APC-35-700）；该系列包含 APC-35-350、APC-35-500、APC-35-700、APC-35-1050 四个型号，额定功率多为 35W（仅 APC-35-1050 为 34.7W），适合 LED 相关装置与电器产品（如装饰或广告照明设备），但不适用于 EU 和中国的 LED 应用（建议 EU 和中国选用 LPF/NPF/XLG/XLC/XLN 系列）。

一、产品基础信息

品牌与系列：MEAN WELL（简称 MW）旗下 APC-35 系列，为 35W 单组输出开关电源。
核心定位：低成本、高信赖度，专为 LED 相关装置与电器产品设计（如装饰或广告照明设备），但明确不适用于 EU 和中国的 LED 应用，建议上述区域选用 LPF/NPF/XLG/XLC/XLN 系列。
保固期限：2 年保固，仅适用于 APC-35-700 型号。
关键标识：全球交易品项识别码可通过官网链接查询（）；部分型号符合特定标准，如 APC-35-700&1050 符合 IS 15885 (Part 2/Sec13)、LPS（限 APC-35-700&1050）。

二、电气规格详情

（1）输入参数（全系列统一）

输入参数	具体数值
电压范围	交流 90~264VAC，直流 127~370VDC
频率范围	47~63Hz
交流电流（Typ.）	0.5A/230VAC，0.75A/115VAC
浪涌电流（Typ.）	冷启动 45A（在 50% Ipeak 下测试，twidth=490μs），测试条件为 230VAC
漏电流	0.25mA/240VAC
断路器配置	230VAC 时，B 型断路器可配置 5 台同型号电源，C 型断路器可配置 9 台同型号电源

（2）输出参数（分型号差异）

型号	额定电流	直流电压范围	额定功率	过电压保护范围
APC-35-350	350mA	28~100V	35W	110~130V
APC-35-500	500mA	25~70V	35W	55~65V
APC-35-700	700mA	15~50V	35W	77~91V
APC-35-1050	1050mA	11~33V	34.7W	36~43V

（3）输出共性特性（全系列统一）

电流纹波：5.0%
电流精度：±8.0%
启动 / 上升时间：满载时，230VAC 下为 1500ms、40ms；115VAC 下为 1500ms、40ms
保持时间（Typ.）：满载时，230VAC 下为 20ms；115VAC 下为 12ms
效率（Typ.）：84%（全系列一致）

三、保护功能

保护种类：包含短路保护和过电压保护两类核心保护。
过电压保护机制：采用 “关闭输出电压，重启恢复” 的方式，不同型号保护范围已在上述输出参数表中明确。

四、环境与物理特性

（1）环境参数

环境参数	具体要求
工作温度	-30~+70℃，需参考 “减额曲线”（低输入电压时需减额输出，具体参照静态特性曲线图）
工作湿度	20~90% RH，无冷凝
储存温度 / 湿度	-40~+80℃，10~95%RH
温度系数	±0.2%/℃（温度范围 0~50℃）
耐振动	10~500Hz，2G 强度，10 分钟 / 周期，X、Y、Z 轴各测试 60 分钟
高海拔适配	海拔超 2000 米（6500 英尺）时，无风扇机型环境温度每 1000 米降 3.5℃；有风扇机型每 1000 米降 5℃

（2）物理参数

外壳：全防护型塑胶外壳，机壳型号为 PCD16A，防护等级IP42
尺寸：长 × 宽 × 高 =84×57×29.5mm（LWH）
重量：单台 0.18Kg
包装规格：72 台 / 箱，每箱重量 14Kg，体积 0.92 立方英尺（CUFT）
接线配置：采用 UL1569 18AWG 规格线材，AC/N 为蓝色、AC/L 为棕色、V - 为黑色、V + 为红色，线长 150±10mm；机壳最高温度标识为 “T case”。

五、安规与电磁兼容

（1）安全规范

符合多项国际安全标准，具体如下：

UL8750：仅适用于 APC-35-700&1050 型号
CSA-C22.2 No.250.0-13：仅适用于 APC-35-1050 型号
通用标准：BIS IS15885、EAC TP TC 004、BS EN/EN62368-1（全系列适用）

（2）电气安全性能

耐压：输入（I/P）- 输出（O/P）间耐压为3KVAC
绝缘阻抗：输入（I/P）- 输出（O/P）间绝缘阻抗 >100M Ohms（测试条件：500VDC、25℃、70% RH）

（3）电磁兼容（EMC）

EMC 发射：符合 BS EN/EN55032、BS EN/EN61000-3-2 Class A、BS EN/EN61000-3-3、EAC TP TC 020
EMC 抗扰度：符合 BS EN/EN55035、BS EN/EN61000-4-2/3/4/5/6/8/11（轻工业标准，浪涌抗扰度 2KV）、EAC TP TC 020
特殊说明：电源仅视为元件，需与终端设备结合使用，因 EMC 受整套装置影响，终端设备制造商需对整套装置重新进行 EMC 确认（详情可参考明纬官网链接： f）。

六、可靠性与其他说明

可靠性（MTBF）：
- 按 Telcordia SR-332（Bellcore）标准：最小 4955.9K 小时
- 按 MIL-HDBK-217F 标准（25℃环境）：最小 550.4K 小时
测试与验证：全系列均经过 100% 满载老化测试，确保性能稳定。
使用手册参考：关于应用说明和 IP 防尘防水功能安装注意事项，需在设计安装前参阅官方使用手册（）。
规格量测条件：如未特别说明，所有规格参数均在输入 230VAC、额定负载、25℃环境温度下量测。

4. 关键问题

问题 1：APC-35 系列开关电源各型号的核心输出参数（额定电流、电压范围、额定功率）有何差异？该系列是否适用于所有地区的 LED 应用？

答案：

（1）各型号核心输出参数差异如下表所示：

型号	额定电流	直流电压范围	额定功率
APC-35-350	350mA	28~100V	35W
APC-35-500	500mA	25~70V	35W
APC-35-700	700mA	15~50V	35W
APC-35-1050	1050mA	11~33V	34.7W

（2）该系列不适用于 EU 和中国的 LED 应用，官方建议上述两个地区的 LED 应用选用 LPF、NPF、XLG、XLC、XLN 系列电源；其适用场景为其他地区的 LED 相关装置与电器产品，如装饰或广告照明设备。

问题 2：APC-35 系列开关电源在环境适应性上有哪些关键指标？高海拔环境下使用需注意什么？

答案：

（1）核心环境适应性指标：

工作温度：-30~+70℃（需参考 “减额曲线”，低输入电压时需减额输出）
工作湿度：20~90% RH（无冷凝）
储存温度 / 湿度：-40~+80℃、10~95% RH
温度系数：±0.2%/℃（0~50℃）
耐振动：10~500Hz，2G 强度，10 分钟 / 周期，X、Y、Z 轴各测试 60 分钟

（2）高海拔环境使用注意事项：当海拔高度超过 2000 米（6500 英尺）时，需根据机型类型调整环境温度预期：

无风扇机型：环境温度需按每 1000 米下降 3.5℃的比例调整
有风扇机型：环境温度需按每 1000 米下降 5℃的比例调整

问题 3：APC-35 系列开关电源的保护功能有哪些？其电磁兼容（EMC）和安全规范符合哪些关键标准？

答案：

（1）保护功能：

保护种类：包含短路保护和过电压保护
过电压保护机制：采用 “关闭输出电压，重启恢复” 的方式，不同型号保护范围不同（APC-35-350：110~130V；APC-35-500：55~65V；APC-35-700：77~91V；APC-35-1050：36~43V）

（2）EMC 与安全规范：

安全规范：符合 UL8750（仅 APC-35-700&1050）、CSA-C22.2 No.250.0-13（仅 APC-35-1050）、BIS IS15885、EAC TP TC 004、BS EN/EN62368-1（全系列）
EMC 发射：符合 BS EN/EN55032、BS EN/EN61000-3-2 Class A、BS EN/EN61000-3-3、EAC TP TC 020
EMC 抗扰度：符合 BS EN/EN55035、BS EN/EN61000-4-2/3/4/5/6/8/11（轻工业标准，浪涌 2KV）、EAC TP TC 020
补充说明：电源为元件，终端设备制造商需对 “电源 + 终端设备” 整套装置重新进行 EMC 确认。
