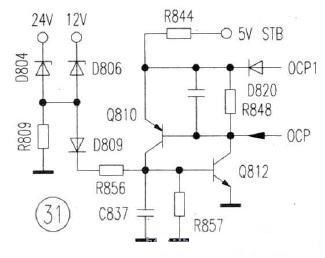

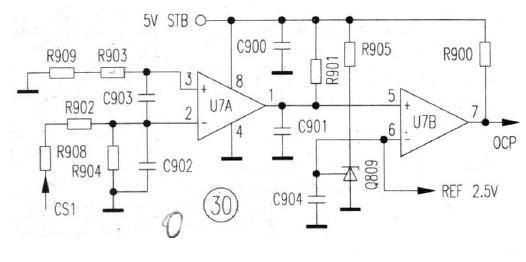

24v开关电源电路图及工作原理
24V开关电源，是高频逆变开关电源中的一个种类。通过电路控制开关管进行高速的道通与截止。将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！
24V开关电源的工作原理是：
1、交流电源输入经整流滤波成直流；
2、通过高频PWM（脉冲宽度调制）信号控制开关管，将那个直流加到开关变压器初级上；
3、开关变压器次级感应出高频电压，经整流滤波供给负载；
4、输出部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的。
